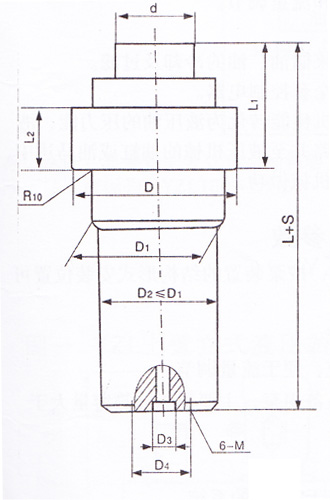

安装外形图
注：1、上置式油口固定螺栓孔及柱塞端面联接，定货时另行商定。
2、小型柱塞油缸进口油位置可由用户自定。
3、D1为柱塞缸安装定位尺寸；缸体外径D2≤D1。
安装及外形尺寸
|
d
|
D
|
D1
|
D2
|
D3×深
|
D4
|
L
|
L1
|
L2
|
6-M
|
|
100
|
|
|
Φ140
|
-
|
M27×2
|
|
|
|
-
|
|
125
|
|
|
Φ180
|
-
|
M27×2
|
|
|
|
-
|
|
140
|
Φ310
|
Φ210
|
Φ194
|
-
|
M27×2
|
300
|
140
|
70
|
-
|
|
160
|
Φ360
|
Φ230
|
Φ230
|
-
|
M33×2
|
320
|
140
|
70
|
-
|
|
180
|
Φ360
|
Φ260
|
Φ260
|
-
|
M33×2
|
350
|
165
|
80
|
-
|
|
200
|
Φ380
|
Φ280
|
Φ280
|
-
|
M42×2
|
375
|
165
|
80
|
-
|
|
220
|
Φ400
|
Φ310
|
Φ310
|
-
|
M42×2
|
400
|
185
|
100
|
-
|
|
230
|
Φ410
|
Φ310
|
Φ310
|
-
|
M42×
|
410
|
185
|
100
|
-
|
|
240
|
Φ420
|
Φ340
|
Φ340
|
Φ54×5
|
Φ120
|
430
|
185
|
100
|
M16
|
|
250
|
Φ460
|
Φ350
|
Φ355
|
Φ54×5
|
Φ120
|
430
|
220
|
110
|
M16
|
|
260
|
Φ505
|
Φ360
|
Φ360
|
Φ54×5
|
Φ120
|
440
|
260
|
135
|
M16
|
|
280
|
Φ520
|
Φ395
|
Φ395
|
Φ54×5
|
Φ120
|
460
|
280
|
135
|
M16
|
|
300
|
Φ540
|
Φ410
|
Φ410
|
Φ54×5
|
Φ120
|
460
|
280
|
160
|
M16
|
|
320
|
Φ570
|
Φ440
|
Φ440
|
Φ54×5
|
Φ120
|
475
|
285
|
200
|
M16
|
|
340
|
Φ590
|
Φ465
|
Φ465
|
Φ66.5×5
|
Φ136
|
520
|
300
|
200
|
M24
|
|
360
|
Φ610
|
Φ500
|
Φ480
|
Φ66.5×5
|
Φ136
|
630
|
330
|
200
|
M24
|
|
400
|
Φ680
|
Φ570
|
Φ570
|
Φ66.5×5
|
Φ136
|
690
|
330
|
200
|
M24
|
|
420
|
Φ735
|
Φ612
|
Φ612
|
Φ70×5
|
Φ140
|
700
|
380
|
250
|
M24
|
|
460
|
Φ790
|
Φ660
|
Φ660
|
Φ70×5
|
Φ140
|
710
|
380
|
270
|
M24
|
|
520
|
Φ900
|
Φ730
|
Φ730
|
Φ80×5
|
Φ160
|
800
|
495
|
270
|
M24
|
|
