QGD系列气缸轴向尺寸小,结构简单,安装方便,适用于轴向安装尺寸,结构空间受限制,对气缸动态性能要求不高的轻工、电子、机械等行业。
基本参数
缸径(mm)
|
行程(mm)
|
工作压力(Mpa)
|
环境温度(℃)
|
接管螺纹
|
32
|
0~30
|
0.15~0.8
|
20~80
|
M10*1
|
40
|
0~31
|
0.15~0.8
|
20~80
|
M10*1
|
50
|
0~50
|
0.15~0.8
|
20~80
|
M12*1.25
|
63
|
0~50
|
0.15~0.8
|
20~80
|
M12*1.25
|

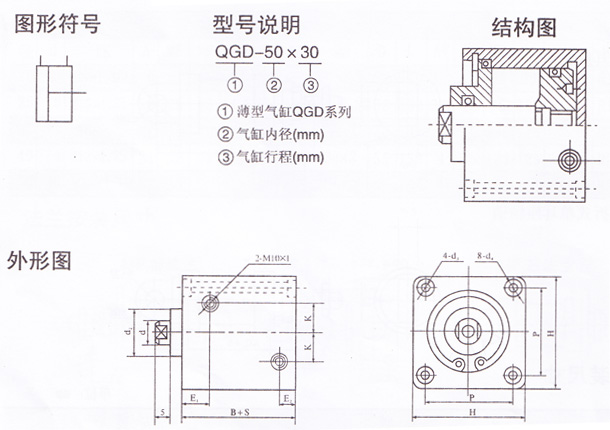

尺寸表
缸内径
|
B
|
活塞杆内螺纹
|
d
|
d2
|
d3
|
d4
|
E1
|
E2
|
K
|
H
|
P
|
32
|
30
|
M10*1
|
16
|
30
|
5.5
|
10
|
18
|
8
|
13
|
55
|
43
|
40
|
30
|
M10*1
|
16
|
30
|
5.5
|
10
|
18
|
8
|
15
|
60
|
48
|
50
|
38
|
M12*1.25
|
20
|
40
|
5.5
|
12
|
20
|
10
|
15
|
74
|
60
|
63
|
38
|
M12*1.25
|
20
|
40
|
5.5
|
12
|
20
|
10
|
20
|
85
|
68
|
|
