产品中心
产品结构简单、工作可靠,在各种机械的液压系统中得到广泛应用。应用行业包括:工程机械、机床设备、汽车制造、冶金矿山、航天航空等。

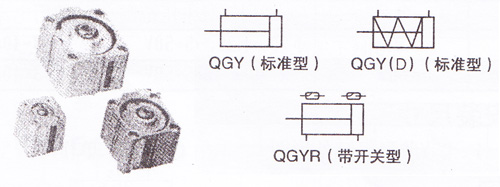

图形符号及外观

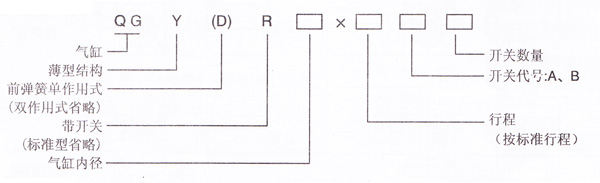

型号说明
特点
型号
QGY、QGYR
QGY(D)、QGY(D)R
气缸内径(mm)
20、25、32、40、50、63、80、100
20
25
32
40
50
63
80
耐压力(Mpa)
1.5
工作压力(Mpa)
0.1~1
0.2~1
使用温度范围(℃)
25~+80(但在不冻结条件下)
******行程(mm)
Φ20~Φ25:30: Φ30~Φ100:50
Φ20~Φ25:30:Φ32~Φ40:35:Φ50~Φ100:40
工作介质
经净化干燥压缩空气
给油
不需要(也可给油)
******行程的弹簧
出反力(N)
14.5
22.8
51.8
72
83.2
115.5
终反力(N)
48.1
57
142.5
216
211.2
247.5
