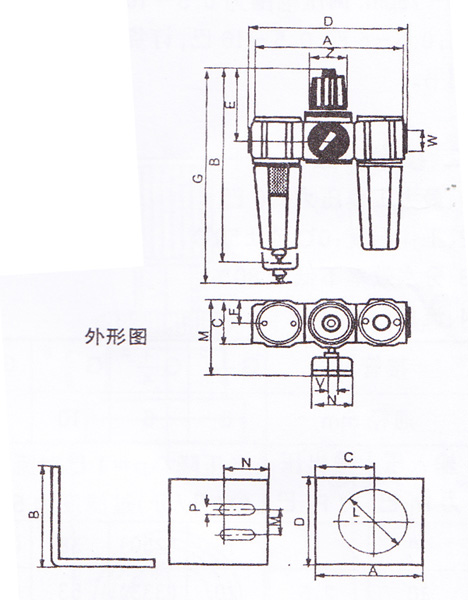

四、外形尺寸(mm)和重量:
型号
|
接管
|
A
|
B
|
C
|
D
|
E
|
F
|
Z
|
G
|
V
|
N
|
M
|
重量KG
|
398.213
|
G1/8
|
120
|
177
|
40
|
128
|
62
|
20
|
M30×1.5
|
202
|
G1/4
|
40
|
70
|
0.970
|
398.223
|
G1/4
|
120
|
177
|
40
|
120
|
62
|
20
|
M30×1.5
|
202
|
G1/4
|
40
|
70
|
0.980
|
398.253
|
G3/8
|
180
|
210
|
60
|
188
|
95
|
30
|
M50×1.5
|
292
|
G1/4
|
50
|
95
|
2.000
|
398.263
|
G1/2
|
180
|
210
|
60
|
180
|
95
|
30
|
M50×1.5
|
292
|
G1/4
|
50
|
95
|
1.980
|
398.283
|
G3/4
|
240
|
310
|
80
|
252
|
110
|
40
|
M67×1.5
|
360
|
G1/4
|
63
|
120
|
3.910
|
398.293
|
G1
|
240
|
310
|
80
|
240
|
110
|
40
|
M67×1.5
|
360
|
G1/4
|
63
|
120
|
3.869
|
固定支架外形尺寸
订货号
|
A
|
B
|
C
|
D
|
L
|
M
|
N
|
P
|
395/8
|
49
|
45
|
29
|
43
|
30.2
|
30
|
28
|
6.4
|
395/30
|
80
|
70
|
45
|
70
|
50.2
|
19
|
30
|
10.5
|
395/40
|
90
|
90
|
50
|
90
|
67.5
|
50
|
40
|
10.5
|
五、适用说明
1、根据需用油量,调节油针的开度,一般转动1~2圈油路全开,通过油窗观察滴油情况。
2、在通气前,逆时针转动手轮,使本阀定值弹簧卸荷,然后打开气源按顺时针方向逐渐转动手轮,压力逐渐增加,直至压力表指示压力即为所需输出压力,并通过制动旋钮锁紧手
轮。
3、使用本阀应定期放水,放水时向左旋转叶柄打开防水阀,待将要放完水时应立即右旋叶柄关闭放水阀。
4、利用扳手取下油杯进行补油,加油时面油不得超过最高油位,当油位临近最低油位时要及时补油,用油种类应根据粘度2.5-7E范围选择。
六、维护保养与拆卸检查
1、过滤芯和存水杯应定期清洗,过滤芯须放入矿物油中清洗后用压缩空气吹净。拆卸时用专用扳手取下存水杯,然后打开滤芯固定螺母,再取出滤芯。油杯、存水杯清洗应放入石
油溶液中漂洗,并防止磕伤碰毛后模糊视线。
2、调压时压力升不上应检查弹簧是否断裂,如断裂应取下更换。
3、平衡状态下溢流口漏气,此时(1)检查气阀和溢流阀是否有尘埃,有尘埃则需取下清洗(2)检查膜片有否破损,如膜片破损时应及时更换。
4、油器在工作中发生不滴油时,应检查进口流量是否减少,油针是否被尘埃堵塞,发现问题要及时处理。
|
