专业生产液压气动,液压气缸

C25、D25系列高压重型液压缸

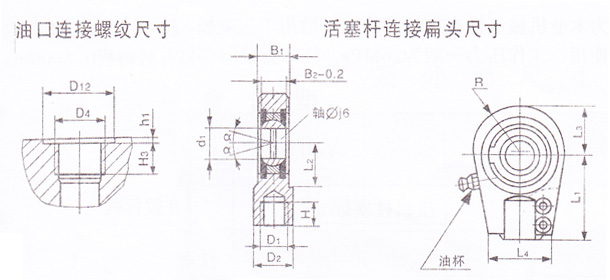

油口连接螺纹尺寸

活塞杆连接扁头尺寸

缸径D		40	50	63	80	100	125	140	160	180	200	220	250	280	320	360	400
d1		25	30	35	40	50	60	70	80	90	100	110	110	120	140	160	180
D1	A型	M16 x1.5	M22 x1.5	M30 x2	M36 x2	M48 x2	M56 x2	M72 x3	M80 x3	M100 x3	M110 x3	M125 x4	M125 x4	M140 x4	M160 x4	M180 x4	M200 x4
	B型	M16 x1.5	M22 x1.5	M28 x1.5	M35 x1.5	M45 x1.5	M58 x1.5	M65 x1.5	M80 x2	M100 x2	M110 x2	M120 x3	M120 x3	M130 x3	-	-	-
	C型	M18 x2	M24 x2	M30 x2	M39 x3	M50 x3	M64 x3	M80 x3	M90 x3	M100 x3	M110 x4	M120 x4	M120 x4	M150 x4	M160 x4	M180 x4	M200 x4
D2		28	35	44	55	70	90	105	125	150	170	180	180	210	230	260	280
H	A型	23	31	41	51	64	76	86	96	113	113	130	130	145	165	185	205
	B型	17	23	29	36	46	59	66	81	101	111	125	125	135
	C型	31	36	46	56	76	96	111	121	141	151	165	165	195	205	225	265
B1		23	28	30	35	40	50	55	60	65	70	80	80	90	110	120	130
B2		20	22	25	28	35	44	49	55	60	70	70	70	85	90	105	105
D2	A型	55	70	85	100	125	150	170	185	220	235	265	265	310	370	420	480
	B型	50	60	70	85	105	135	150	170	210	235	265	265	310
	C型	65	75	90	105	135	170	195	210	250	275	300	300	360	420	460	520
L1		27	33	38	45	55	65	75	80	90	105	115	1115	140	160	180	200
L3		30	34	42	50	63	70	83	95	113	125	142.5	142.5	180	200	230	260
L4≈		44	50	60	74	90	112130	150	160	170	170	190	190	230	250	280	310
R		28	32	39	47	58	65	77	88	103	115	132.5	132.5	170	190	215	245
α		6°	6°	6°	6°	6°	6°	6°	6°	6°	6°	6°	6°	6°	6°	6°	6°
螺钉紧固力矩N.M		9	20	40	80	80	160	160	300	300	300	500	500	500	1000	1000	1800
注：1.表中A.B.C型扁头可分别与活塞端为ⅠⅡⅢ型螺纹相配 2.当选用C型扁头时，可在扁头与活塞杆端螺纹连接处加扁螺母作适量调准
